Saxo kit car 1/18

Bonjour a tous

Je vois que j'ai oublié de vous présenter mon dernier projet, mon AX cab est finit alors....

.... pour accompagné mon AX MAXI, je vais faire une Saxo Kit car


Voici la base:




Une fois sablé:




1er étape des choses sérieuse, ce faire un disque a meuler au diamètre du futur passage de roue:




Traçage de ce qu'il faut supprimé:




Et voilà ce que ça donne, de la place pour les slicks:






Pour les extensions d'ailes, une solutions simple, les prendre sur une AX maxi "raté". Raté car je n'avait pas fait assez de résiné, donc bas de caisse et spoiler avant a refaire, c'est sauvable mais bon ça m'a bien avancé....

Salut a tous

Petite avancé:

Mise en place des extensions d'aile et pose de mastic:







Pose des mastic a l'arrière et mise en apprêt:

c'est beau et passionnant
deuchement
Didier

Si besoin d'information , j'ai fabriquer pas mal de caisses a l'echelle 1 de la Saxo Kit Car , et aussi la 4 TC :






Ben

Bonjour Ben

C'est bon a savoir ça, tu a travailler dans la partie compétition de Citroën?

Si tu a des photos d'époque n'hésite pas. En tout si tu a des photos intéressante de la BX 4TC je prend car je risque d'en faire une sur la base d'une Otto, si Otto ne la fait pas....

Bonjour ,

Et non je n'ai bosser sur la Kit car ( S8 KC ) chez Matter france a St brice sous foret , et oui contrairement a ce que l'on peut croire le service competition de Citroen Sport sous traité la fabrication de certaine caisse , a l'epoque seul la Xsara WRC etait faite chez eux .
La seul fois ou j'ai bosser en déplacement chez Citroen Sport a Vélizy c'est pour le développement de la Saxo T4

Pour info , il y a 2 petite trappe sur le toit pour le desembuage du pare brise

http://www.matter-motorsport.fr/

Ben

Oui les 2 trappes, je les ai repérai

C'est du bon boulo que vous faite, un boulo de pation. La T4, j'en ai vu une l'autre jour au conservatoire Citroën.

Tiens j'ai une photo de 4TC, tu va peut-être te reconnaitre

J'ai trouvé il y a peu en brocante un lot de sérigraphie offertes lors de la sortie de la BX 4TC, ce sont des plaques de rallye en aquarelle, DS, 2CV Cross, Visa, et BX bien sur. Je ferai des photos à l'occasion si coincoin veut bien que je pollue son post.

Toute pollution de ce genre est la bienvenu

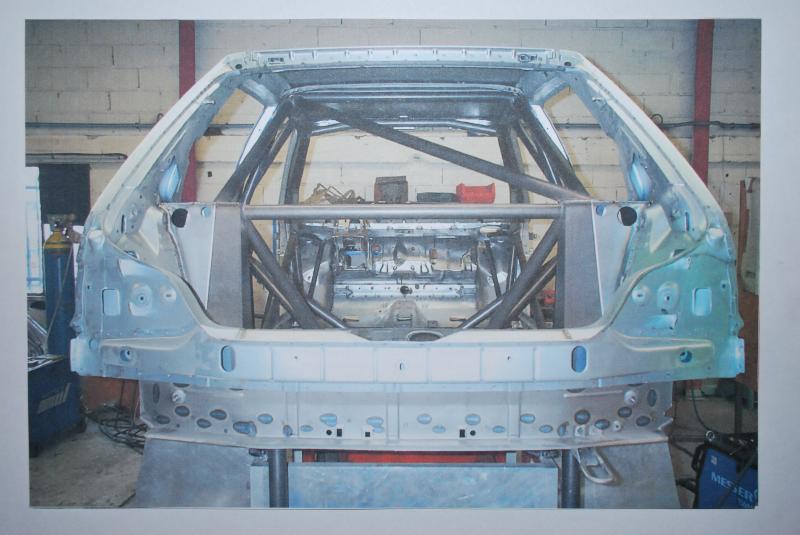

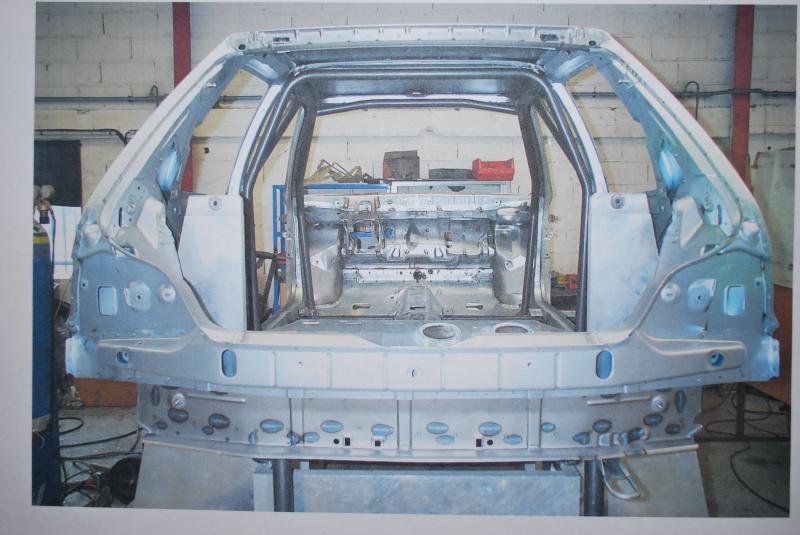

Je parlais de la Saxo 4TC , et pas la BX , je suis trop jeune pour l'avoir connu , la Saxo du conservatoire est une caisse que j'ai soudé chez Matter France .

J'y fesais ca aussi :

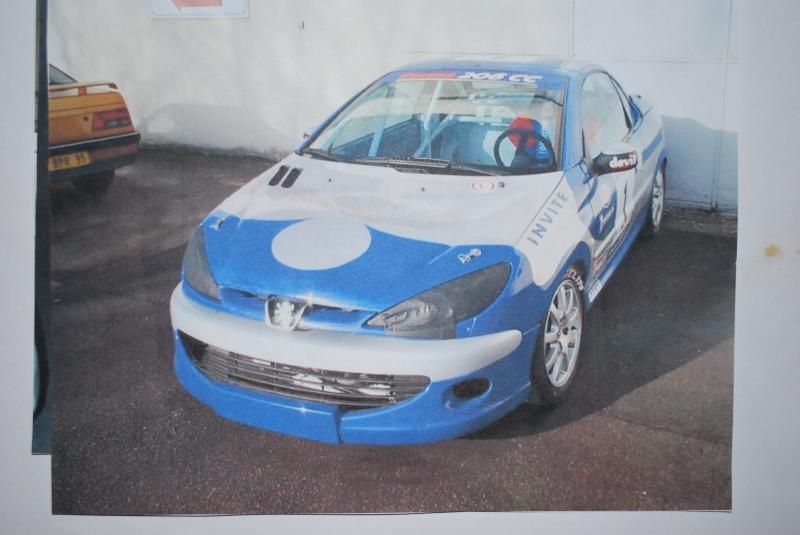

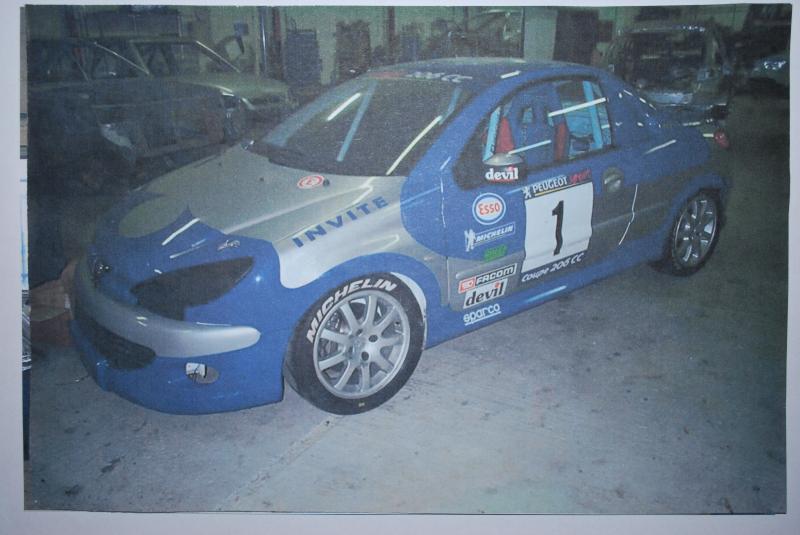

Une petite 206 CC pour la coupe

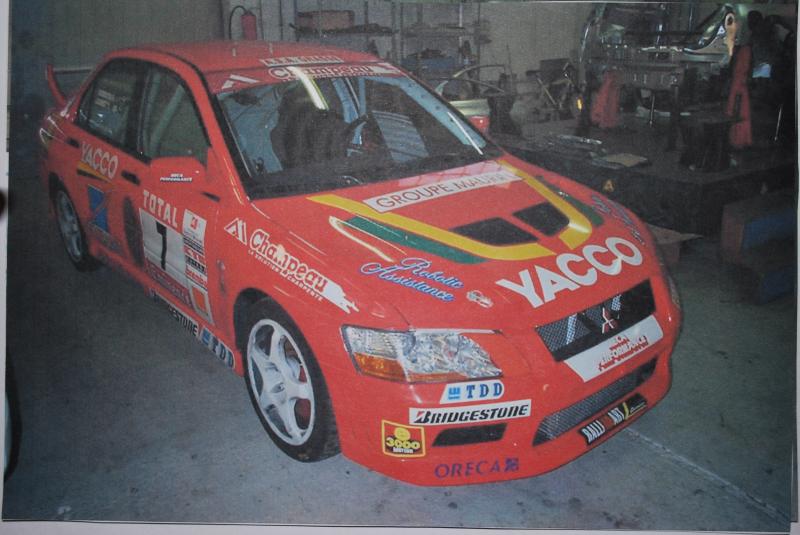

Et une EVO 5 Groupe N , ca roule pas trop mal :mrgreen:



Ben

J'ai par manque de temps négligé de féliciter notre ami pour cette superbe réalisation.
Merci également pour toutes les informations communiquées dans ce post.
Amicalement.
Mario

.

Salut la foule

Bon je crois que je vais devoir reposté les photos, elles ont toute disparu.... Merci imageshack

Les gravures du pare-choc arrière sont faite. Je n'ai pas de photo, je le ferai quant il y aura une couche d’apprêts.

Du coup j'ai repris le chassi !

Donc le chassi comme je l'avait modifié avec le plancher d'origine de la C2:



Mais ce plancher ne prendra pas place comme je l'avait prévu. Je vais faire un chassi avec le plancher d'un bloc, de façon a facilité un éventuel moulage .

Un plancher d'AX va m'aider:



Le voici en place sur le chassi avec quelques bouts de carte plastique en plus et quelques coulé de résine. Reste la partie du coffre a faire:

Salut la foule

Pour finir l'année 2014, voici une bonne avancé de ma Saxo kit car !



J'ai refait le fond de coffre, rehaussé les longerons, finit les passages de roue, lissage des soubassements pour faire plus propre. Il ne me reste plus qu'a finir le coté habitacle:

















Et pour finir, la caisse en apprêt

salut
toujours de l'excellent travail Bravo !!!!

Bonjour a tous

J'ai reposté les photos qui avait disparu, mon ancien hébergeur d'image a fait une mauvaise blague !

Voici la suite :

Le chassi revu avec les embouties:
























Les garnitures de portes.





Moulage comme je peut des poignées de porte:




Des panneaux de porte:




Et voilà  :






Si ça vous a plus, je posterai la suite avec la création de l'arceau de sécurité et les 1er tirage des pièces en résine, arceau inclus !

ca plait !!!!
vivement les nouvelles photos!


le sage

Bonjour
Superbe réalisation !
Du vrais travail de pro; On veut voir la suite !
A+

Emmanuel

Ah oui, on en veut encore.

Magnifique boulot, j'ai hate de voir la finition sur la coque

Aller je vous poste la suite

L'arceau de sécurité, a la base c'est celui de la C2 super1600 modifié:














Et comme je vais faire une petite série en résine, en voici un tirage après un moulage incertain :




Pour finir, les 1er caisses en résine:

Super boulot

Merci pour ce passionnant reportage

Superbe travail, félicitations.
Amicalement.
Mario

Salut la foule

Un peu de nouvelle pour la Saxo kit car

A partir de Speedline Corse je me suis fait des Speedline Chrono



La voici donc peinte, dans l'attente de lui posé sa déco de guerre, en l'occurrence celle de Loeb




Entre temps j'ai fait quelques copies en résine

Superbe réalisation, en attendant de voir le modèle terminé.
Amicalement.
Mario
